索尼液晶电视逻辑板的作用及电路原理

索尼液晶电视逻辑板的作用及电路原理

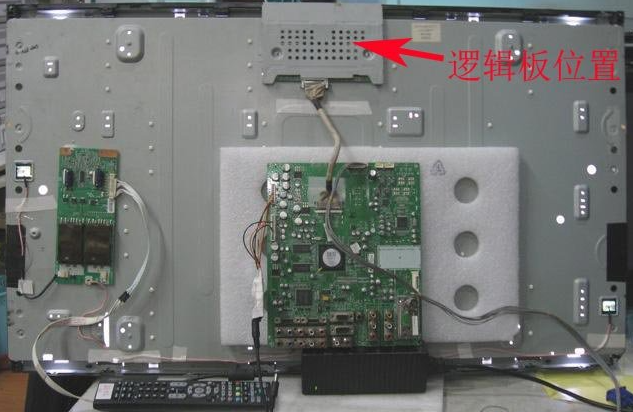

逻辑板是由屏厂家和屏配套提供的，逻辑板也叫屏驱动板、屏边板（见下图）。其一端连接液晶屏，一端通过屏线连接主板。逻辑板的作用是把数字板送来的LVDS输入信号（包含RGB数据信号、时钟信号和控制信号三大类）通过逻辑板处理，LVDS信号再把以并行方式输入的TTL电平RGB数据信号转换成驱动液晶屏的LVDS信号后，直接送往液晶面板侧的LVDS接收芯片，驱动液晶屏显示图像 。

逻辑板除了处理数字逻辑信号外，还兼顾产生屏所需的五大电压（VGH、VGL、VgoffH、VgoffL、VCOM）他阶调电压，这些电压由DC-DC电路完成。液晶屏上逻辑板的工作电压不是由开关电源直接提供的，通常是由信号处理板上的相关稳压电路提供的。逻辑板是一个具有软件和固有程序的组件，内置有移位寄存器（水平和垂直移位）的专用模块Flash，即使厂家也无法改变。


逻辑板主要由时序控制芯片及其外围元器件组成的时序控制电路、伽马校正电路、DC-DC变换芯片及其外围元器件组成的DC-DC变换电路、接插件等元器件组成。
